逆向工程解析被遗忘的1970年代英特尔双核猛兽：8271，一种全新的指令集架构

“据我所记，那两款芯片体积相当庞大。而且上市时间相当迟——我们遇到了诸多问题。[…] 有时优雅的解决方案未必是最佳方案。” ——戴夫·豪斯在“英特尔8080微处理器开发与推广口述历史座谈会”上提及8271芯片时插话 [链接], 2007年4月26日，加州山景城计算机历史博物馆。

引言

1977年左右，英特尔推出了一款名为8271的软盘控制器(FDC)芯片。这款控制器知名度不高，主要应用于商用计算机和存储解决方案领域，但它在消费级市场的唯一突破是搭载于1981年发布的英国本土计算机BBC Micro。

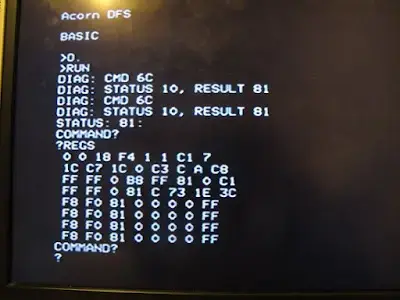

除了一份实用的数据手册外，网上关于该芯片的公开资料寥寥无几。加之用户观察到越来越多的异常行为，使得这款芯片颇具神秘色彩。当我意外触发某种狂野测试模式时，这枚芯片彻底点燃了我的兴趣——尽管软盘设有写保护卡扣，它竟仍成功损毁了我的磁盘！详情可参阅此文：

疯狂的漏洞：1970年代英特尔8271磁盘芯片吞噬我的数据！

我们能否通过逆向工程深入理解其工作原理？又将发现怎样的奇迹？

鸣谢

本文所述成果源于一支临时组建的虚拟团队对该芯片的联合研究。众多关键成员的贡献不可或缺，特别感谢：

• 奈杰尔·巴恩斯。促成MAME社区与BBC微机社区的协作，并寻得具备芯片去封装技术的专家。
• BeebMaster。提供了数枚用于拆封的8271芯片样本。
• 肖恩·里德尔。完成芯片拆封并提供精美高清图像。
• ZXGuesser、Diminished。负责硬件级逆向工程，包括精确提取ROM位数据。
• 肯·希里夫。提供硅片宏观结构笔记，并寻获极具价值的历史文献。
• 里奇·塔尔博特-沃特金斯、克里斯·埃文斯(即本人)。完成指令集架构计算与ROM反汇编工作。

野兽之美：回顾与剖析

回顾：我们发现若干迹象表明这颗芯片极具研究价值。从前文提及的特殊测试模式，到数据手册暗示存在大量内部寄存器(仅少数被记录)等线索均指向这一结论。

剖析：

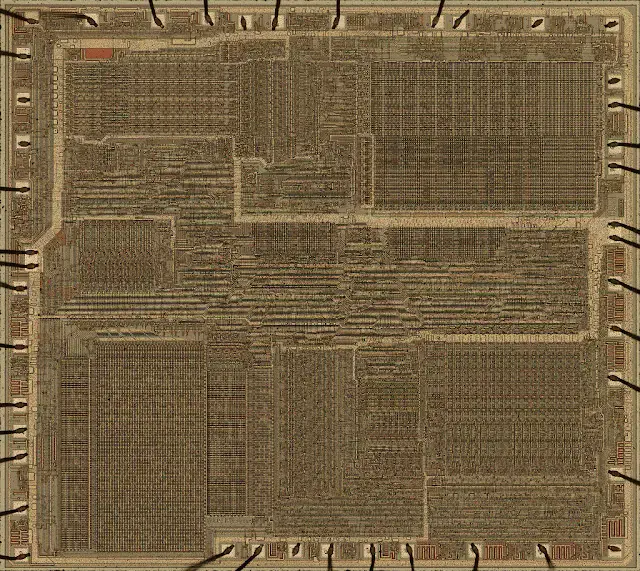

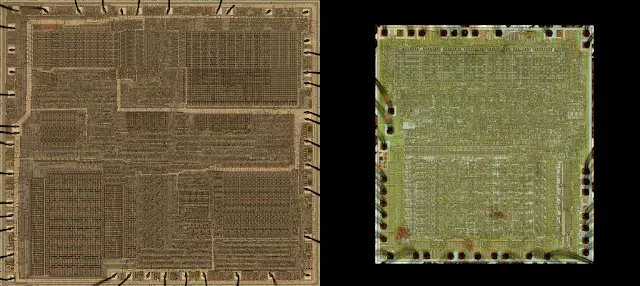

这颗FDC芯片结构极其复杂！其内部存在大量大型结构单元，且排列极为密集。为说明这一点，我们可以将其与BBC微机的核心部件——那颗久负盛名的6502处理器进行对比。这款经典芯片曾广泛应用于80年代标志性设备中，例如苹果II、Commodore 64和任天堂红白机：

8271不仅体积远大于主CPU，据各方记载其成本也更高：

“Acorn公司明智地为BBC微机选用了英特尔8271磁盘控制器——这款控制器在BBC微机上市前可能已过时。Acorn磁盘升级套件包含8271芯片、若干标准TTL集成电路、Acorn DFS只读存储器及磁盘手册。这些集成电路需插入主板上预留的空插座。

_少数硬核玩家尝试单独采购零件——这本无可厚非，但单个8271芯片动辄要价109英镑，且_还得碰运气才能找到…” — [来源链接]

相比之下，6502处理器据称1981年售价约7.45美元，两者价格差距悬殊。

获取ROM芯片

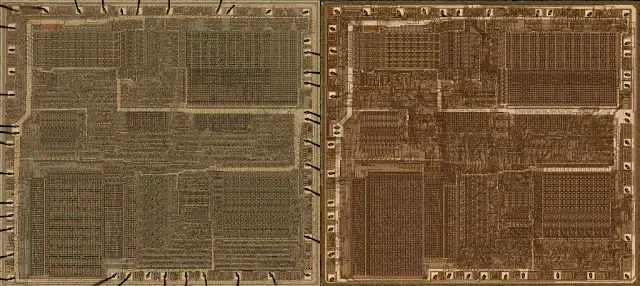

粗略观察8271芯片，可见大量类似PLA的结构，但最令人振奋的是左下角那块大型矩形ROM区域。我们当即意识到：若存在ROM程序，这_确实可能_是一颗通用微控制器CPU。工作重心随即转向ROM提取。

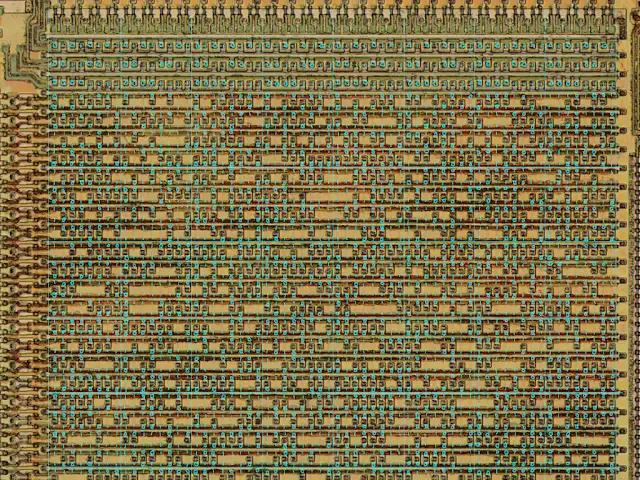

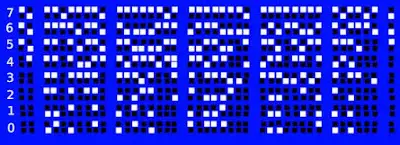

ZXGuesser与Diminished付出了艰辛努力，先是手工抄录ROM位数据，后借助工具辅助并交叉核对。若想了解手抄ROM位数据的模样，大致如下：

该ROM矩阵由64×108位单元构成，总容量达864字节。

即便获取了ROM位数据，仍面临将其重组为正确序列字节流的挑战。这并非想象中简单，尤其当缺乏可靠验证手段时更显艰难——本案例正是如此。研究过程中我发现：

• 两个8位字节交错排列。
• Channel F游戏卡带中位与字节深度交错。
• 字节顺序被相当随意地排列——混淆？

所幸，ROM逆向工程师们还考察了连接ROM的行/列电路，并给出了相当可靠的结论：ROM位/字节的排列方式为：

• 从左至右，自上而下。
• 相对于上图初始解码结果，位序相反。
• 位序为最高位在前。
• 字节由每组线性8位中的1位构成。

由此得出ROM的前几个字节如下：

这恰好是正确的解码结果，尽管我们曾一度无法确定。

架构线索

当我和Rich在毫无指令集架构(ISA)预先知识的情况下尝试反汇编ROM时，有幸与Ken Shirriff(righto.com)就这款有趣的芯片展开讨论。出乎意料的是，他找到了1977年的一篇详细会议摘要[ 摘要全文链接]。

摘要中的这张示意图想必令人眼熟(想象旋转90度后的形态)：

摘要其余内容堪称宝藏。该论文题为《双处理器串行数据控制器芯片》，开篇写道：

“本文将介绍一款采用专用架构实现高速串行数据控制的双处理器微程序芯片。该芯片尺寸为218密耳×244密耳，内含22,000个晶体管…”

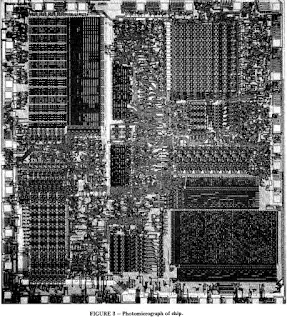

22,000个晶体管！！我们早知这芯片体积不小，但作为参考：6502芯片仅有3,218个晶体管；8080芯片为6,000个晶体管；而8086芯片则达29,000个晶体管。没错，8271芯片的晶体管数量与8086相差并不远。

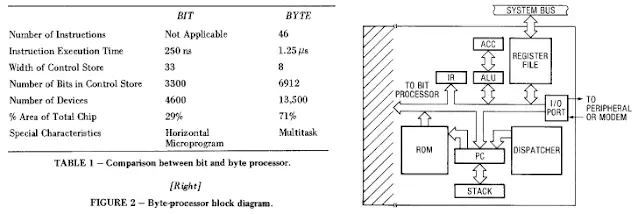

这张说明性表格和示意图同样摘自摘要：

这证实了我们的推测——我们确实面对的是一个通用CPU，并配备了I/O加速功能。该通用CPU具备预期特性，包括程序计数器、栈、算术逻辑单元、累加器、寄存器以及总线访问能力。摘要中进一步提及“32个8位寄存器”和“四级栈”。

配备250纳秒周期时间的位处理器(可视为协处理器)的存在，解决了“通用CPU”理论中的核心疑难。当时的通用CPU可能无法在磁盘数据传输速率下快速计算CRC16校验值。然而，侧面加装的专用PLA驱动位运算引擎则完全胜任。

摘要最后指出：“迄今已实现两款独立微程序控制器：软盘控制器与同步数据链路控制器(SDLC)”。我们已确认软盘控制器为8271，同期英特尔的SDLC则是8273。再次感谢肖恩·里德尔——这位明星人物——经过牺牲一两块芯片后，我们获得了最终结果：

肯还发现了与该双核设计相关的专利！即US4152761。[更完整的版本链接]。专利中包含大量有价值的架构细节，包括这份关键组件的有趣总结。

[完整版本链接]。该专利包含大量有价值的架构细节，其中包括这份关键组件的精要概述。

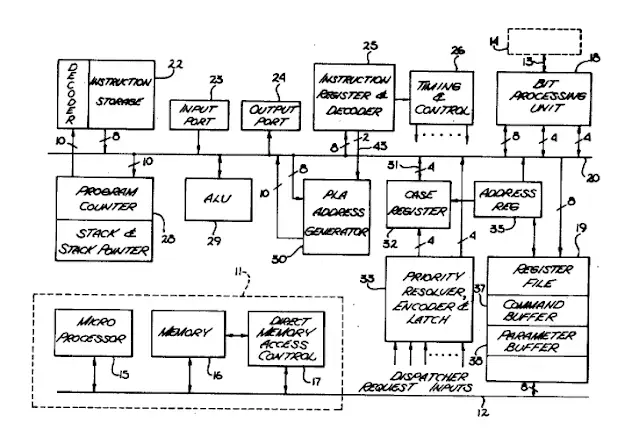

如图所示，这里描述的额外复杂性超出了传统CPU的预期范畴。除了程序计数器和指令寄存器外，还存在调度请求、优先级解析、“案例”寄存器和“地址”寄存器。这涉及某种调度机制，我们将在后续内容中探讨。

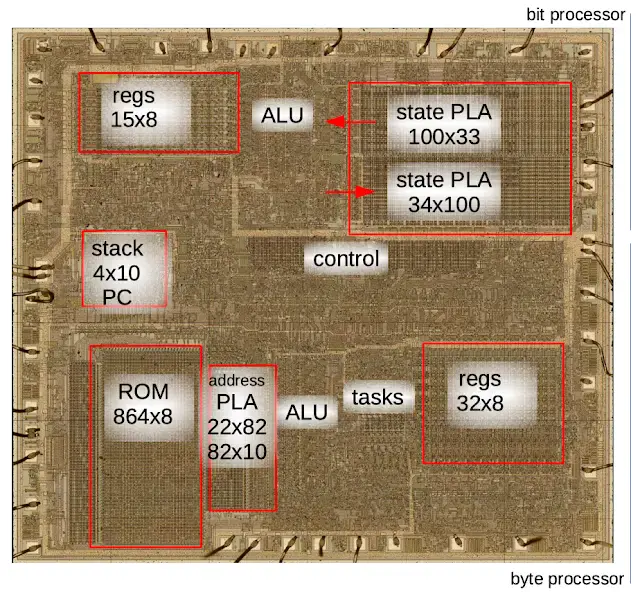

最后附上肯提供的示意图。这是对现有文档中架构如何映射至硅片的初步推测。作为双处理器巨兽，请注意其配备双算术逻辑单元、双寄存器组、大量可编程逻辑阵列(包括“控制”标签左右两侧的阵列)，以及诸多功能未知的硅片区域。

从位到字节到指令集架构(ISA)

掌握架构全貌后，我们更能预判指令集中可能出现的操作码类型。当头脑中拼图碎片愈发完整，面对复杂多变的难题时，我们建立抽象关联的能力就愈发强大。

最初对ROM的反汇编尝试主要基于这样一种理论：CPU核心可能基于英特尔MCS-48微控制器系列。该系列包含著名的8048，并有多个变体，例如功能略有削减的8020(I/O线路减少)。那么为何核心不能基于进一步精简的8020？这完全吻合：1K ROM、64个寄存器、13条I/O线。时间线也吻合：MCS-48系列1976年首发，意味着核心在8271发布前就已存在。按此推论，若1970年代的英特尔员工不直接去同事的零件箱里搜刮资源抢占先机，简直是疯了。

MCS-48理论看似完美契合…却最终被证伪。无论如何调整ROM位/字节，都无法得到合理的MCS-48反汇编结果。

我们重回设计阶段，重新审视了“可能正确的”ROM解码方案，并基于对控制器工作原理及磁盘记录机制的理解，分析其中是否存在8271 ROM应有的特征模式。以下发现令人豁然开朗：

最显著的是常量组合 $FE + $C7(中间框)与 $E5 + $FF(下方框)在相同上下文中出现。这些常量正是FM(单密度)格式化光盘格式化程序中预期出现的数据字节+时钟字节组合。$FE + $C7是扇区头标记，$E5 + $FF则是新格式化扇区的默认填充字节。额外发现是连续出现的四个$E9可能代表左右移位指令，而$FD或许是RET指令。综合来看，这些间接证据强烈支持当前解码方案的正确性。

当MCS-48指令集列表与我们的ROM不匹配后，我们耗费大量时间尝试推导替代指令集。

但这非常困难，就像面对所有拼图碎片颜色完全相同的拼图游戏。由于存在无数种可能性，难以找到突破口。研究成果往往被包装成完美结论，却鲜少提及背后的艰辛。我认为这会让新人望而却步。所以请务必明白：这确实是场持久战；过程中充满咒骂；最终成功的关键在于毅力和坚韧，而非特定的技术能力。

当硬件调查成功解析出字节处理器关联指令PLA之一的布线与内容时，突破性进展就此催生。该PLA实为上图中“控制”标签左侧较深色的矩形模块，其配置如下：

解码指令PLA后，可通过追踪激活线至寄存器、栈、ALU等单元，解析每个8位操作码的作用。但我们仅凭该PLA提供的操作码范围就实现了突破。Rich提供的以下范围尤为关键：

1111 1100   FC
1111 1101   FD
[...]
0010 xxxx   20-2F
[...]
0011 xxxx   30-3F
[...]
001x xxxx   20-3F

专用指令$FC和$FD印证了我们对CALL和RET指令的推测，但更关键的是$20-$3F区间——该范围被划分为两个16位宽的区块。我当即推测这可能是“寄存器移位至累加器”与“累加器移位至寄存器”指令，后续验证证实了这一推测。此外我注意到，在$2?或$3?之前，$0?指令码更为常见，例如：

05D:   04 22 03 35

由此推断这些是寄存器库选择指令码。类似于MCS-48架构，由于指令码数量不足以同时调用全部32个寄存器，必然存在库选择机制。这一推测同样被证实正确。事实上，随着这些拼图碎片的拼合，整个图景开始逐渐清晰，拼合速度也越来越快。

部分ROM代码示例

对于这些代码示例，请注意：据我们所知，本文所示的指令集架构(ISA)尚未公开发布。我们不得不自行设计汇编助记符，尽管这些助记符旨在让熟悉汇编语言的人士感到亲切。具体说明如下：

• SEL RB 表示 SELect Register Bank(选择寄存器库)，提供寄存器访问的基础索引 (乘以8即可获得实际索引值)。
• 请注意所有寄存器引用均采用索引形式，而非寄存器编号。寄存器编号可通过索引值与寄存器库组合计算得出。

1) 读取特殊寄存器

.command_READ_SPECIAL_REGISTER
32E   00	SEL RB 0
32F   27	MOV A, I7		; R7 ($07) (param 1)
330   30	MOV I0, A		; R0 ($00) = register index
331   F8	MOV A, [I0]		; read special register value to A
332   02	SEL RB 2
333   36	MOV I6, A		; R22 ($16) (ext RESULT) = A
334   0E	SEL RB 14
335   EE	SYS 2, RB		; JMP (2,E,0) => $288, .post_command_tidy_up

读取特殊寄存器指令是最基础的操作之一。正如预期，外部定义的“特殊寄存器”在内部实现上仅是“32个寄存器的索引访问”。我们还能注意到许多有趣之处：

• 稍后将看到的命令设置代码会将参数写入R7及以下寄存器。
• 间接读写操作通过特殊操作码实现，这些操作码经由I0寄存器(通常但非必然是R0)进行间接访问，符合MCS-48架构规范。
• 部分内部寄存器与用于与主CPU交互的外部总线寄存器存在交互关系。R22寄存器用于写入值，这些值将出现在“外部结果”中——该结果由BBC Micro的6502处理器从内存地址$FE81读取。
• “寄存器库”概念似乎被复用为SYS 2指令的RB操作码提供查找索引。这可视为一种次要的权宜之计。
• 为在结尾处从第3页($3??)跳转至第2页($2??)，需使用特殊SYS操作码。常规JMP/CALL指令仅支持8位操作数，且只能跳转至当前页。SYS操作码则通过硬编码表查找10位程序计数器值。
• 该命令通过跳转至通用退出例程.post_command_tidy_up终止。该例程会禁用芯片大部分功能，包括位处理器和事件处理。此操作后续将至关重要。

2) SPECIFY

.command_SPECIFY
066   00	SEL RB 0
067   27	MOV A, I7		; R7 ($07) (param 1)
068   30	MOV I0, A		; R0 ($00) = destination index
069   F1 03	MOV I1, #$03		; R1 ($01) = count of 3 extra parameters
06B   14	YIELDTO 4		; seems to set PARAM callback to
					; .wakeup_PARAM_4_SPECIFY, then YIELD
; ** entry point (3, segment 9, routine 4 5 6 7 C D E F)
.wakeup_PARAM_4_SPECIFY
06C   03	SEL RB 3
06D   2E	MOV A, IE		; R30 ($1E) (ext PARAM)
06E   00	SEL RB 0
06F   E8	MOV [I0], A
070   00	SEL RB 0
071   80	INC I0
072   A1	DEC I1			; R1 ($01), decrement count
073   8A 8C	BZ $08C                 ; branch if done
					; lands at SEL RB 14, JMP RB
					; which jumps to .post_command_tidy_up
075   FF	YIELD

SPECIFY同样是简单指令。严格而言并非必需指令，因其效果等同于连续执行三次WRITE SPECIAL REGISTER指令写入特定寄存器号。鉴于ROM和芯片空间的紧缺，该指令的存在意义尚不明确，但数据手册确实描述了通过多次调用此指令初始化8271芯片。其他注意事项：

• SPECIFY 接受并立即执行寄存器写入操作，在每次写入间执行 YIELD(休眠/空闲)等待主机 CPU 提供下一个寄存器。这意味着根据芯片编程方式，SPECIFY 命令可能长期处于部分完成状态且永不完全完成，此特性后续将产生重要影响。
• SPECIFY内部将R0用作寄存器值写入的目标索引，R1用作完成计数。这使其成为进行黑盒测试的理想对象，可验证芯片行为是否与源代码反汇编结果一致。具体而言，我已尝试并确认：
  • 将第一个参数传给SPECIFY时设为0，表示我们将从R0开始写入寄存器值。请注意，根据代码，R0在SPECIFY内部被占用。
  • 将第二个参数传为$22。该值将被写入R0(因为R0当前指向R0本身)，并被递增，最终使R0存储$23。这导致R0被“破坏”。
  • 第三参数传入$48。该值将写入MMIO寄存器R35(即$23)，应能启动驱动电机。
  • 无需传入第四参数。尽管未完整填写命令的四个参数，我们预期第三参数的写入将产生上述效果。实际硬件中确实如此。

3) 外部命令寄存器处理机制

.wakeup_COMMAND
014   02	SEL RB 2
015   F6 00	MOV I6, #$00		; R22 ($16) = $00 (ext RESULT)
017   CF BF	AND I7, #$BF		; R23 ($17) (ext STATUS) !CMD_FULL
019   00	SEL RB 0
01A   F5 01	MOV I5, #$01		; R5 ($05) = $01 (param 3 default $01)
					; That’s 1x 128 byte sector in many cases.
01C   F4 01	MOV I4, #$01		; R4 ($04) = $01 (param 4 default $01)
01E   03	SEL RB 3
01F   98 05	MOV A, #$05		; 5 parameters expected
021   6F 18 27	TBZ IF, #$18, $027	; R31 ($1F) (ext CMD), jump if 5 param                                                ; command
					; matches SCAN, FORMAT
024   2F	MOV A, IF		; R31 ($1F) (ext CMD)
025   9C 03	AND A, #$03		; (CMD & 3) parameters expected
027   00	SEL RB 0
028   31	MOV I1, A		; R1 ($01) = A = parameters expected
029   8A 3D	BZ $03D    		; if no parameters, start command
02B   F0 07	MOV I0, #$07		; R0 ($00) = $07 (put parameters at $07 down)
02D   BC 01	TASK 4, 1		; select .wakeup_PARAM_1_accept
					; 3 9 (1, 3, 9, B) = $035
02F   FF	YIELD

若需追踪ROM主入口点，应从该处开始读取。8271字节处理器在此处被唤醒，此时外部主机CPU会向外部命令寄存器(BBC微机上为$FE80)写入数据。此处仍有若干值得注意的细节：

• 除SCAN和FORMAT指令外，预期参数数量实际编码在指令字节的低位。此设计无疑节省了ROM空间。通过简单测试即可验证ROM代码描述的行为：
  • 选取需1个参数的指令(如READ SPECIAL REGISTER)。
  • 将命令字节递增后，将其提供给8271处理器。
  • 我们预期8271启动命令需两个参数，但实际会忽略第二个参数，表现如同使用单参数版本。此现象在真实硬件中确有观察到。
• 部分默认参数值已被部署。这些参数用于数据手册中称为“128字节单记录格式”的命令。推测此设计再次实现了ROM空间节省。

4) 完整ROM反汇编

截至撰写本文时，完整ROM反汇编文件可在此处查阅：[链接]。该副本将保持静态状态。该分析基本完整，所有“主”路径均已完全追踪，包括寻道(SEEK)、读取数据(READ DATA)、写入数据(WRITE DATA)和格式化磁道(FORMAT TRACK)。

1970年代芯片上的JavaScript

现在该解析指令集里那些听起来特别的指令了：

• YIELD. $FF. 此指令指示处理器切换至最高优先级的调度请求，或(更常见的情况)在无活跃调度请求时进入空闲状态。
• TASK t, r。$B8-$BF，2字节。该指令更改指定任务的回调例程。回调例程以整数形式指定，该整数构成查找ROM地址表的键值的一部分。
• YIELDTO r。$10-$1F。更改当前执行任务的回调例程并让出控制权。
• SYS 0, RB, A. $EC. 跳转至地址寄存器 PLA 中键值 (0, RB, A) 对应的 ROM 地址。RB 来自 SEL RB 指令的当前寄存器库，A 为累加器值。
• SYS 1, RB, R. $ED. 跳转至地址PLA中键值(1, RB, R)对应的ROM地址。RB为SEL RB指令设定的当前寄存器组，R为当前例程值。
• SYS 2, RB. $EE. 跳转至地址PLA中键值(2, RB, 0)对应的ROM地址。RB为当前寄存器组。

此处涉及诸多概念。若您感到概念交织混乱，实属正常。字节处理器CPU中非传统部分的设计，在我看来也颇具临时性。让我们通过具体示例——SPECIFY指令处理程序来解析：即上文示例块2中的.command_SPECIFY代码。

要触发.command_SPECIFY执行，主CPU需向外部命令寄存器提供命令$35，并向外部参数寄存器提供1个初始预期参数。字节处理器CPU在.wakeup_PARAM_1_accept处被唤醒。此时上下文为：

• PC == $035
• TASK == 4
• SEGMENT == 9, ROUTINE == 1

向外部参数寄存器写入数据唤醒任务4这一事实是硬编码的。执行的程序计数器由该任务选定的例程决定，当时为1。这用于生成键值(3,9,1)，该键值在地址PLA中查找地址$035。地址PLA是硬编码的。任务4采用(3,9,x)形式进行键值查找的事实是硬编码的。

.command_SPECIFY指令在此结束，因为它是唯一执行后决定让出控制权以等待3个参数的指令：

06B   14	YIELDTO 4		; seems to set PARAM callback to
					; .wakeup_PARAM_4_SPECIFY, then YIELD

这条特殊指令将当前任务的回调例程设为4。这意味着下次外部参数寄存器写入的回调代码将在地址寄存器PLA中以(3,9,4)为键值查找。该地址即程序计数器$06C，亦即.wakeup_PARAM_4_SPECIFY。

可将其类比为JavaScript的运行机制。所有执行基于事件驱动；特定事件的处理程序可被修改(由其自身或无关处理程序修改)；除非显式让出，否则不存在抢占机制。

字节处理器已知的接入事件包括：

• 0：完全不反转。似乎与SCAN指令相关，但BBC Micro因缺乏DMA而未启用该指令。
• 1：位处理器事件，例如发现同步、丢失同步、CRC错误。
• 2：位处理器，读取字节就绪。
• 3：位处理器，需要写入字节。
• 4：外部参数寄存器写入完成。
• 5：似乎未被使用。(可能永久连接到外部命令寄存器？)
• 6：磁盘驱动器索引脉冲。
• 7：未被使用。

在“常规”JavaScript模型之上，还存在任务优先级概念。这些优先级在指令集架构中不可见，且很可能是硬编码的。在软盘控制器中，此机制可能发挥作用的场景是：当磁盘驱动器索引脉冲(每转一次发出一次)与位处理器需要写入字节的时机重合时(虽然跨索引写入不常见，但确实可能发生)。此时，为位处理器提供数据字节的任务比处理索引脉冲更具实时性，因此应优先处理。

是的，这在通用CPU典型复杂度之上又增添了相当程度的复杂性。尤其值得注意的是，它提供了超越标准JMP/CALL/RET指令的多种控制流处理方式。事实上——且令人有些痛苦的是——各种控制流可能性被混杂在一起！以下是众多扇区读取操作的命令处理程序示例，可略窥其恐怖之处：

.command_READ_DATA
.command_READ_DATA_AND_DEL_DATA
.command_VERIFY_DATA_AND_DEL_DATA
0A7   FC C9	CALL $0C9       ; .do_common_path_from_seek
			        ; very gnarly because this CALL does a YIELD
			        ; context on RET is from
                                ; .wakeup_BITPROC_EVENT_1_check_header_crc
		                ; if we get a matching sector header,
                                ; the RET at $255 fires
0A9   BA 0B	TASK 2, 11	; select .wakeup_BITPROC_READ_10_11_count_GAP2
			        ; (3,5,(10,11)) = $1B8
0AB   12	YIELDTO 2	; select
                                ; .wakeup_BITPROC_EVENT_2_check_for_data_marker
				; (3,4,2) = $2D0
				; and YIELD

可见，CALL子程序在不展开栈的情况下执行YIELD操作。这或许应被视为反模式？由于栈是所有任务共享的资源，只能祈祷两个不同任务不会同时执行此操作而相互干扰。更复杂的是，当CALL返回时，执行环境的各个方面(任务、例程、资源块等)很可能已经发生改变。

所有这些使得ROM的读写路径极其难以追踪，即便面对完全反汇编并添加注释的ROM也是如此！

ISA的特殊特性

1) 缺乏对称性

我们发现的与递增、递减、加减相关的操作码如下：

$80-$83:	INC Ix
$84-$87:	ADC A, Ix
[...]
$A0-$A7:	DEC Ix
[...]
$90-$93:	ADC Ix			does INC Ix if carry
$94-$97:	SBB A, Ix

这点颇为耐人寻味，因为不同寄存器在递增与递减操作上存在不对称性。某些寄存器完全无法递增——即便启用寄存器分页机制也无济于事，因为分页机制以8的倍数运作，而递增操作码仅有4种。

一种理论认为芯片设计者受限于硅片空间，试图在算术逻辑单元中省略加减运算支持。目前仅有间接证据佐证此说，例如：- 操作码空间存在被截断的范围；- 除磁盘寻道实现代码外，常规代码基本不涉及加减运算；- 未发现比较指令(目前——存在未知指令)； 在$240和$24F处使用异或运算实现等值检测；以及常见分支指令(见下文第2项)仅支持直接等值检测或掩码检测。不过大胆猜测也很有趣，不是吗？

2) 3字节操作码

整整四分之一(!)的操作码空间被分配给四条条件分支指令：

$40-$4F:        BEQ Ix, #imm, abs	branch if Ix == imm
$50-$5F:        BNE Ix, #imm, abs	branch if Ix != imm
$60-$6F:        TBZ Ix, #imm, abs	test and branch if zero
$70-$7F:        TBNZ Ix, #imm, abs	test and branch if not zero

这些操作码均为三字节长度，这与当时英特尔其他微控制器的设计有所不同。虽然占用了大量操作码空间，但它们能以小博大——例如来自.do_seek的这段代码：

13E   62 01 3E	TBZ I2, #$01, $13E   ; MMIO R34 ($22) (drive in), wait until CNT/OPI
141   72 01 41	TBNZ I2, #$01, $141  ; MMIO R34 ($22) (drive in), wait until !CNT/OPI

对于某种(较少使用的)寻道模式，这6字节足以实现忙循环：先等待驱动器启动寻道，再接收完成确认。

这三字节指令集的发现源于前文提及的“拼图”类比。当命令输入函数被完全反汇编后，仅剩$021处的三字节指令无法匹配，此时唯一符合行为要求的解释便是：

3) 无定时器、端口I/O或IRQ

为节省芯片面积，字节处理器CPU取消了定时器、专用端口I/O指令及IRQ功能。MCS-48处理器虽具备这些特性，

但实际无需依赖它们。诸如寻道步骤所需的毫秒级延迟，仅通过忙循环即可实现。

4) 自主掌控冒险进程

撰写本文时，我们的操作码列表位于此处：[链接]。该列表尚未完整。8271 ROM中尚未反汇编的部分——扫描处理模块——至少使用了$9A、$9B和$8C这三个操作码。(我们忽略扫描功能是因为其需要DMA连接，而BBC Micro应用中并未实现该功能。)此外，可编程逻辑阵列(PLA)的布局暗示着8271 ROM中未出现的其他操作码范围可能具有特殊功能。这包括$A8-$AF和$B0-$B7范围。欢迎自行查阅！

位处理器接口

既然已解析字节处理器的结构，现在该关注位处理器的接口及其行为。毕竟连接磁盘驱动器控制线和数据线的正是位处理器！

我们最初假设字节处理器CPU会像MCS-48那样具备某种端口I/O指令集，但事实证明并非如此。实际机制更为简单：它采用MMIO(内存映射输入/输出)。这意味着访问特定寄存器索引时，实际操作的是位处理器而非字节处理器的寄存器。原理很简单：地址0-31指向字节处理器寄存器，地址32-39则指向位处理器寄存器。为简化解码过程，位处理器的8个寄存器地址在32-63范围内进行了4次镜像映射。整个0-63地址范围随后在0-255的完整可寻址范围内再次进行4次镜像映射。

此外，字节处理器代码中对位处理器的引用上下文明确表明其接口极为简单。其结构之简洁使我们认为无需进一步逆向工程分析位处理器。位处理器寄存器分配如下：

• 0：控制寄存器，4位
  • 位0 (0x01) => 获取CRC(？)
  • 位 1 (0x02) => 完成 CRC (?)
  • 位 2 (0x04) => 1 表示读取，0 表示写入
  • 位 3 (0x08) => 空闲状态
• 1：状态寄存器，指示同步数据字节类型、CRC 错误等
• 2：驱动输入，读取驱动状态
• 3：驱动输出，控制步进/写入等信号线
• 4：时钟输出字节
• 5：数据输出字节
• 6：数据输入字节
• 7：未使用？(返回0xFF，字节处理器ROM依赖此位！)

敏锐的读者或许会问：既然位处理器寄存器属于MMIO，是否意味着可直接通过WRITE SPECIAL REGISTER命令编程？答案是肯定的！但需注意以下严重限制：

• 通用命令入口代码会在进入时破坏位处理器状态。
• 通用命令退出代码会在退出时重置位处理器及相关回调函数(但奇怪的是，WRITE SPECIAL REGISTER命令除外，这反而颇为实用)。
• WRITE SPECIAL REGISTER命令的延迟极其严重。

最后一点，糟糕的延迟，实在令人遗憾。约211微秒的延迟意味着完全无法实现诸如每次写入时将时钟脉冲与数据字节同步传输的优化技巧。延迟过大的根源在于字节处理器在命令输入路径上执行了大量指令，包括驱动器状态检测与缓存、逐个参数读取、选定驱动器变更检测等操作。

不过直接写入驱动器输出寄存器确实很有用。我正是通过这种方式，利用8271芯片实现了直接写入“弱位”的技巧！更多细节请参阅我关于弱位的博客文章。[链接]

挑战不可写领域

既然已洞悉这头怪兽的运作机制，自然该转向搞点小动作了。能否让芯片执行“不该”执行的操作？当然可以，而惯例操作就是违背数据手册：

我们将专门违背“在另一条命令执行期间发出命令是非法的”这条规定。通过阅读和分析代码，我们现在完全有能力预见这种操作的后果：当外部命令寄存器被写入时触发的回调函数会立即执行，完全不考虑当前是否存在未完成命令，因此会产生以下副作用：

• 内部命令寄存器本身已损坏，即与当前执行的命令不匹配。由于该寄存器会被不时调用，此特性可能对我们有所助益。
• 非法命令将改变内部寄存器值，可能影响当前命令的执行。
• 非法命令可能修改或禁用回调函数，或重置/重新配置位处理器。

综合考虑上述因素，我们将尝试写入任意FM比特流。实现此目标后，便能利用8271重现理论上不可写入的防拷贝光盘表面。记住，孩子们：

我们将通过分离数据字节写入方式与特殊扇区标记时钟字节写入方式来实现此目标。写入完整磁道数据字节虽易，但单独无用。具体步骤如下：

• 使用单个扇区头格式化磁道
• 对该扇区发出8192字节大小的WRITE DATA命令。磁道实际仅3125字节(完美校准驱动器条件下)，因此：
  • 首次环绕时开始写入目标字节序列
  • 约3125字节后，在第二次环绕时通过重置控制器中止命令。

仅此数据字节轨道将无法使用。若尝试读取其中扇区，将报错$18(即“扇区未找到”)。识别扇区头与扇区数据所需的特殊时钟字节标记将缺失。

FM编码的工作原理非常简单：它以4微秒为周期交替传输时钟位、数据位、时钟位、数据位……通常所有时钟位均为1，以维持时序并确保驱动电子元件正常工作。但在扇区头或数据标记处，会省略若干时钟位，以便软盘控制器在无法确定位置的比特流中定位目标。

因此在执行WRITE DATA命令期间，我们将巧妙插入并行SPECIFY命令，在不干扰当前命令的前提下“破坏”其寄存器。具体而言，我们仅在关键时刻破坏时钟字节寄存器(MMIO R36)，使其写入非0xFF的时钟字节值。整体操作流程如下：

奇迹般地，此方案确实奏效，轻松复制了当年BBC微机复制机无法企及的磁盘。例如《The Sentinel》[链接]就属于难以复制的磁盘之一。这张磁盘配有精美标签和包装，自然要附上张无谓的图片：

实现该方案存在诸多特殊情况和注意事项。为完整起见，简要列举如下：

• • 为解决延迟问题，本程序采用SPECIFY指令替代WRITE SPECIAL REGISTER指令。通过传递指令及首个参数可对SPECIFY指令进行“预置”，使得第二个参数(待写入的首个寄存器值)能在恰当时机以低延迟执行写入操作。
  • WRITE SPECIAL REGISTER 命令退出时不会重置位处理器或清除所有 I/O 回调。遗憾的是，SPECIFY 命令并非如此。所幸我们无需退出 SPECIFY 命令！该命令具有在完成前写入内部寄存器的实用副作用。之后可反复重启该命令，使其永不完成。
  • 命令分派过程会破坏MMIO时钟字节寄存器！这种现象虽出人意料，但源于其在计算选定磁盘驱动器(0或1)及状态变更时，将MMIO R36用作临时存储区。值得关注的是：

    .parameters_complete_launch_command
    03D   FC 5D	CALL $05D	; .read_drive_status
    03F   BC 00	TASK 4, 0	; select .wakeup_PARAM_0_no_action
    				; (3,9,(0,2,8,A)) => $030
    041   03	SEL RB 3
    042   2F	MOV A, IF	; R31 ($1F) (ext CMD)
    043   CF 3C	AND I7, #$3C	; R31 ($1F) (select bits + param count masked out)
    045   9C C0	AND A, #$C0	; A now contains drive select bits
    047   04	SEL RB 4
    048   34	MOV I4, A	; MMIO R36 ($24) (???) (temp storage?)
    049   E3	XOR A, I3	; MMIO R35 ($23) (drive out)
    04A   9C C0	AND A, #$C0
    04C   8A 53	BZ $053    	; only update drive out if select bits changed
    				; .command_dispatch
    04E   98 20	MOV A, #$20	; bit for side select (drive 0 vs. 2)
    050   C3	AND A, I3	; MMIO R35 ($23) (drive out)
    051   D4	OR A, I4	; MMIO R36 ($24) merge back select bits?
    052   33	MOV I3, A	; MMIO R35 ($23) (drive out)
    				; only drive select bits and side select kept
    				; clears write enable, head load, and others
    				; matches data sheet

    橙色标注的这行代码正是问题所在。最初反编译时，我因其异常表现而用？？？标记为存疑项。但事实证明它完全正确——真实机器中时钟数据的损坏现象，恰如代码所描述的那般精准呈现。损坏时钟值(写入驱动器0时为$40)在上图中以橙色标注。一旦明确其存在及成因，最简便的规避方案是让时钟损坏落在不会引发问题的区域。当与$FF数据字节配对时，它不会在磁盘表面产生弱位，且控制器读取时似乎会直接跳过该区域。

  • 写入I/O路径存在幸运机制：每次写入I/O回调都会将时钟字节重置为$FF。这为我们省去大量麻烦：

    .wakeup_BITPROC_WRITE_3_set_clocks_and_count_host_bytes
    318   F4 FF	MOV I4, #$FF	; MMIO R36 ($24), standard clocks
    [...]

• 需精确控制时序。数据流从外部数据寄存器经内部位处理器数据寄存器，最终到达实际输出脉冲装置，形成流水线结构，必须对此进行考量。

综合这些特性，我确信若没有彻底逆向工程并反汇编ROM，我永远无法实现或接近这个目标。

其他成功与失败

通过仔细研读ROM代码实现或验证的其他功能：

• beebjit现已拥有更精确的8271驱动程序。
• 此前读取逻辑轨道ID为$FF的扇区时出现的异常现象，现已确认是坏轨道处理中的整数溢出所致。
• 位于非零物理磁道但逻辑磁道标识为零的扇区，曾被认为“不可能”读取。我通过“命令嵌套命令”技巧成功实现了读取。当READ DATA指令安全执行(包括处理寻道请求并进入空闲状态)后，可通过WRITE SPECIAL REGISTER将R7(指令参数1，即请求磁道)改为零，此时扇区即可正常读取。问题在于寻道代码中对逻辑磁道0的引用始终被强制解释为物理磁道0。必须绕过此机制。

未实现功能：

• 读写MFM(双倍密度)——似乎根本不可能实现。硬连线位处理器似乎不具备此功能。
• 在芯片上执行任意代码。这令人遗憾，因为字节处理器本身是台性能不错的CPU！谁知道我们能用个协处理器做什么呢？阻碍因素包括：
  • 代码与数据在独立地址空间中分离。
  • 除CALL和RET指令外无法访问栈结构
  • 间接跳转目标存储于只读PLA中(微软CFG？ 🙂
  • …有趣的是，这些无意间形成的防御机制，竟与2000年后研究部署的防御技术如出一辙。看来1970年代的发明…

总结

8271芯片的表现远超预期！该从何说起呢？这颗巨型芯片集成了双核架构和类似JavaScript的执行模型——请记住，这可是1970年代中期的事。其通用CPU采用英特尔指令集架构，据我所知至今尚未公开文档。能遇到全新的英特尔指令集架构实属难得。

我们始终未能彻底解析引发本次调查的诡异测试模式。字节处理器ROM中毫无其踪迹，说明它必定由芯片上的其他组件控制。或许这值得另择时机深入探究。

目睹芯片的复杂程度后，每当我的BBC微机成功加载磁盘时，我仍会感到惊讶。

尾声

考虑到8271存在成本、发热、供应链、复杂度及缺乏MFM支持等问题，英特尔对8271和8273架构感到厌倦并不奇怪。他们勇敢地推出了8272，该芯片引入了MFM支持——等等，让我们看看被切掉封装的8272芯片…

这可真够狡猾的！8272芯片虽标注“8272 (c) Intel 1979”，实则与NEC D765采用相同晶圆，后者印有“NEC D765B”字样。看来英特尔可能获得了NEC的设计授权。NEC芯片的晶体尺寸看似相差无几，但布局明显更简洁清爽。诡异的是，英特尔生产的8272芯片面积竟远大于NEC版本。

补充参考资料

• StarDot 论坛讨论串，调查过程在此展开： [链接]
• Sean Riddle 的 decap 页面： [链接]
• beebjit 的 8271 驱动程序： [链接]
• BBC Micro 平台的 8271 测试工具(警告：粗糙版)：[链接]
• 8271反汇编实时文档： [链接]
• 8271与8273芯片超高分辨率实物照片(注意：可能导致浏览器卡死！)：[链接]

本文文字及图片出自 Reverse engineering a forgotten 1970s Intel dual core beast: 8271, a new ISA
